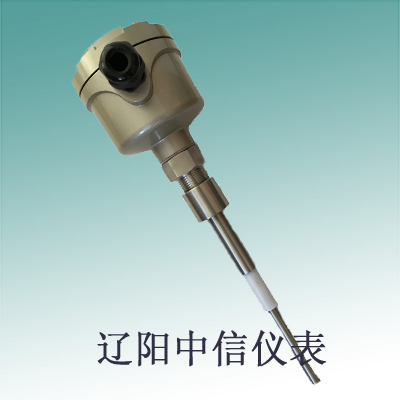

ALN-111-1射频导纳物料仪/阻旋式料位计/电容式料位

射频导钠物位控制器/压缩机专用料位计/射频导纳物料仪/阻旋式料位计/喷砂机阻旋式料位计、电容式料位计，主要特性有：校准简单快捷、安装方便、外形美观产品性能稳定、防粘附（挂料）、各种型号通用性强，适用性广泛、可与PLC可编程控制器或DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制。



产品描述

射频导纳式物位控制器是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位介电常数引起的信号变化反馈给电子线路；由于这些变化包括电容量和电导量的变化，因而电子线路处理的是容抗和阻抗的综合变化信号；进行处理后改变继电器的输出状态。它是在原电容测量的基础上改进射频导纳测量技术，代表了当今物位测量的水平。

一、技术参数



1．电源电压：220VAC/105VAC、24VAC/24VDC

2．触点容量：250VAC/10A、DC30V/10A，SPDT

3．功    率：4.5VA

4．延    时：0-10S可调

5．防护等级：IP65



二、工作原理

ALN系列静电容物位开关是利用物位开关的探头（感应极）与桶壁（接地电极）作为电容器的两个极板，当电容器的两个极板间的介质发生变化时，其电容值也会发生变化，物位开关独特的分析处理单元检测这一变化的大小，当这一变化值达到开关的设定值时，即转换成开关信号输出，供控制使用，从而反映出被测介质或液体界面的高低。

三、安装注意事项

1、安装前请确认电源电压，接液材质是否符合现场要求，如有不符，请停止安装并与我公司联系；

2、在安装被覆型探头时，请注意保护，防止外部防护层破裂；

3、接线时，电线从电气接口引入，并对应端子上的指示接牢。

（注：本产品220VAC/105VAC电压对应不同的接线端子，一定不能接错，否则会烧坏产品，并可能引起安全事故！）

四、调试说明

1.指示灯说明：指示灯正常时是探头检测到物料时亮红灯，没有物料时熄灭，而非电源指示；

2.粗调（在空仓、探头没有接触到物料时调整）：先把细调旋钮（SENSITIVITY ADJ）调到*高灵敏度处（白色标记线对准H），然后用小一字螺丝刀调整粗调旋钮（COARSE），直到指示灯(INDICATOR)刚好点亮。此时，顺时针调整细调旋钮，若指示灯在细调旋钮调到刻度92以前即熄灭，则粗调调试完毕，若不能熄灭，请重复以上操作；

3.根据物料特性，顺时针调整细调旋钮到适当位置即可（一般在刻度75左右）；

4.延时调整：探头检测到物料变化时，不管有没有延时，指示灯都会立即变化（点亮或熄灭），但继电器输出状态不会马上改变，会根据延时时间在设定时间到后才会发生变化。

五、装箱单

1．静电容物位开关，（数量与送货单一致）；

2．产品说明书一份；

3．产品合格证一份；

4．送货单。
